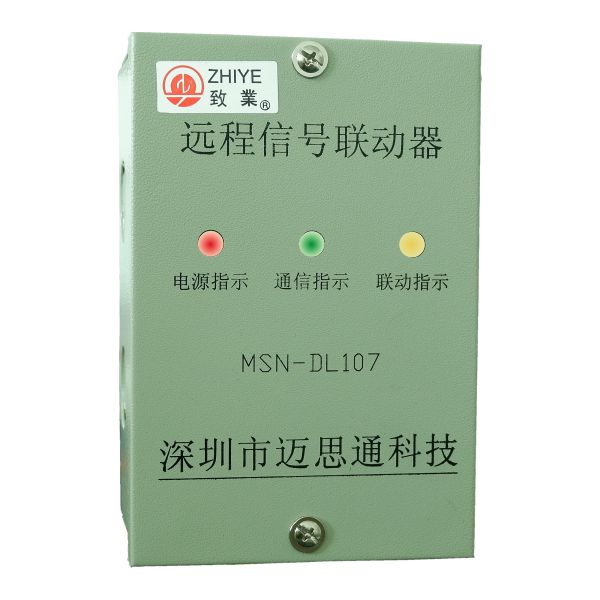

遠程信號聯動箱DL107
作者： 來源： 發布日期：2016-12-05
產品參數
DL107 是工業現場遠程控制防爆排氣扇或工業電磁閥的聯動控制機構，通過RS485總線與ZX212及SC910N工業氣體報警器配合使用,達到靈活聯動的目的。
使用說明：
聯動箱模塊上的R+、R-、RA、RB 端口與報警控制器的R+、R-、RA、RB接口對應連接。
- 按鍵功能描述：
- Set:設置鍵 進入設置，或進行左、中、右移位操作；
- ENTER:確定鍵 用于確定操作，返回，上鎖；
- UP:向上鍵 用于改變數字的大小
- DOWN:查詢鍵 查詢操作
- 數碼管通用狀態，單位數字高亮，其余兩位普亮，為可編緝狀態，通過向上鍵UP可改變高亮的數字編號；數字全部高亮，為已確定剛剛進行的設置；全部普亮，為可查詢狀態，通過向下鍵DOWN可查詢不同條目。
- 端口描述：
- K1：無源常開端口，報警時閉合。
- K2：無源脈沖端口，報警時閉合約兩秒后斷開。
- K3：信號輸入端口，用于接收外設開關信號。
